저소음 · 저진동 · 초절전의 슈퍼 프리미엄
-100℃ 초저온 냉동고
제약 · 바이오 · GMP · CDMO · 세포치료 · Biobank

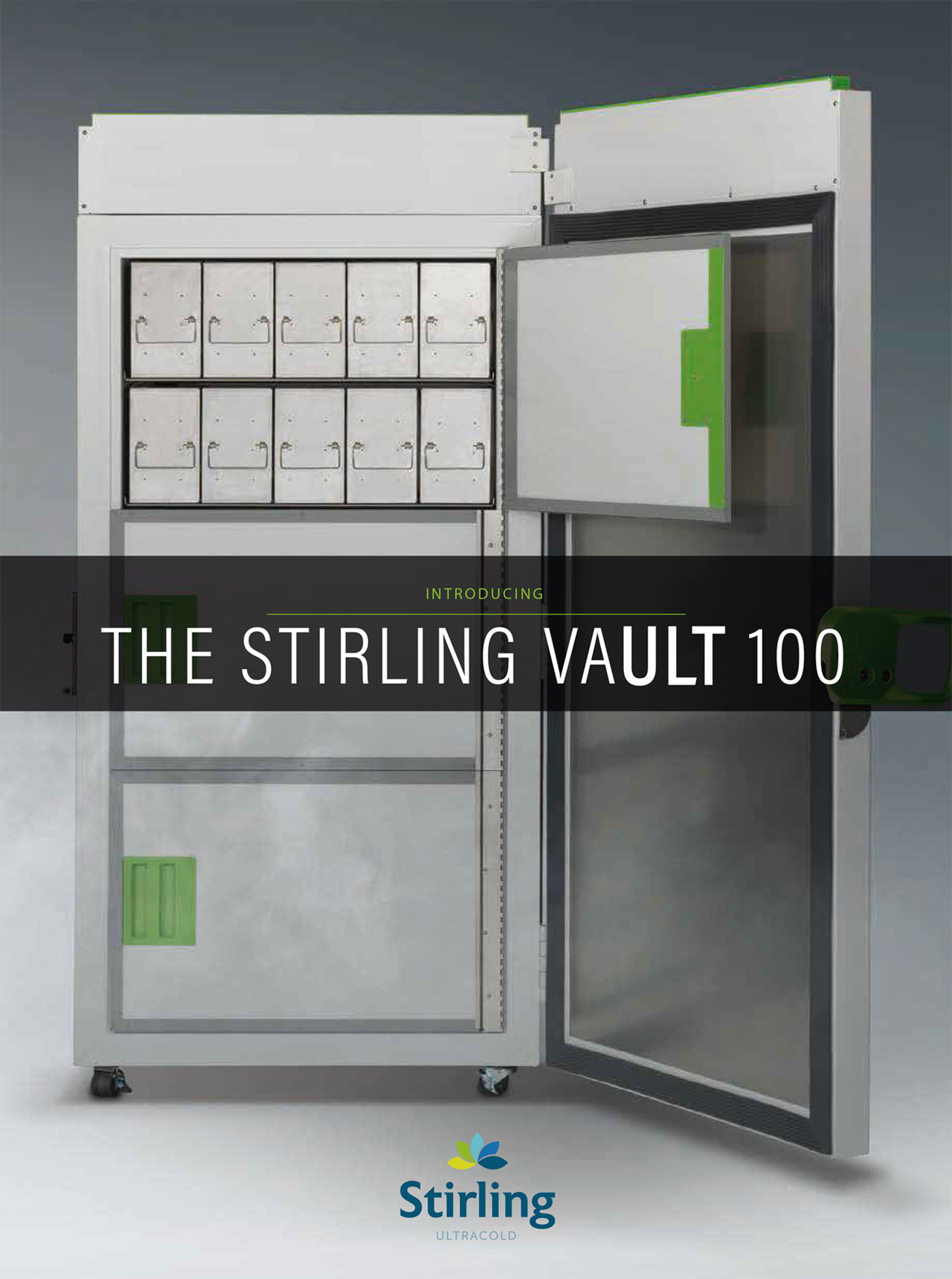

VAULT100은 –100℃에서도 탁월한 정상상태 온도 안정성과 균일성을 유지하여,
대부분의 초저온 냉동고가 –80℃에서 제공하는 수준을 뛰어넘는 성능으로
소중한 샘플을 더욱 안전하게 보호합니다.
✔ 변수를 더욱 정밀하게 통제하다
GMP (Good Manufacturing Practices) 및 다양한 산업 규정을 준수해야 하는 시설에서는 초저온 저장 환경을 얼마나 정확하게 제어하느냐가 연구와 생산의 성공과 실패를 가르는 중요한 요소가 될 수 있습니다. 장비의 온도 균일성(Temperature Uniformity) — 즉, 냉동고 내부 전체에서 설정 온도 대비 실제 온도의 편차를 의미하는 이 성능은 결코 변수가 되어서는 안됩니다.
Stirling Ultracold는 온도 균일성과 GMP 대응을 운에 맡기지 않습니다. VAULT100은 업계 최고 수준의 온도 균일성을 유지하도록 설계되어, 사용자가 보관 환경의 변수를 그 어느 때보다 정밀하게 제어할 수 있도록 합니다. 대부분의 초저온 냉동고 제조사는 내부 온도 균일성을 ±8°C 수준 으로 유지하는 것에 만족합니다. 하지만 Stirling Ultracold는 그 수준에서 만족하지 않습니다. VAULT100은 열역학적으로 최적화된 캐비닛 설계, 고강도 마그네틱 래치를 적용한 3개의 밀폐형 내부 도어, 그리고 외부 공기 유입을 차단하는 고성능 도어 가스켓을 통해 –80°C에서 ±3°C의 뛰어난 온도 균일성을 제공합니다. 또한 VAULT100은 –100°C에서도 연속 운전이 가능하며, 대부분의 초저온 냉동고가 –80°C에서 제공하는 것보다 더 우수한 정상 상태 온도 안정성과 균일성을 유지합니다. 그 결과, 소중한 샘플을 이전보다 훨씬 더 안전하게 보관할 수 있는 확실한 신뢰를 제공합니다.
✔ 빠른 온도 회복을 위한 설계
실험실에서는 연구원이 생물학적 샘플을 보관하거나 꺼내기 위해 하루에도 여러 번 냉동고 문을 열고 닫습니다. 하지만 이러한 반복적인 개방으로 인해 일부 초저온 냉동고는 설정 온도로 다시 돌아오는 데 어려움을 겪기도 합니다. 실험실의 주변 온도와 냉동고 내부 온도 사이에는 100℃ 이상 차이가 발생할 수 있기 때문입니다. 이처럼 온도 회복이 지연되면 샘플의 안정성과 연구 결과의 신뢰성에 영향을 줄 수 있습니다.
VAULT100은 이러한 실제 실험실 환경을 고려하여 빠른 온도 회복 성능을 갖추도록 설계되었습니다. 향상된 스털링 엔진과 전자 제어 시스템, 최적화된 캐비닛 및 내부 도어 구조가 결합되어 문 개방 후에도 설정 온도로 빠르게 복귀합니다. 또한 -100℃ 설정 온도에서 운전하는 경우에도, 일반적인 문 개방 상황 동안 샘플이 -70℃ ~ -80℃ 이상의 온도에 노출될 가능성을 최소화합니다. 이를 통해 연구 자산을 보다 안정적으로 보호할 수 있습니다.
✔ 360°지속가능성
초저온 냉동고 분야에서 지속가능성의 선도 기업으로 평가받는 Stirling 은 친환경 초저온 저장 솔루션을 위해 전방위적인 접근 방식을 적용하고 있습니다. 우리는 효율성과 지속가능성을 동시에 향상시켜 장비의 총 소유비용 (Lifetime Cost of Ownership) 을 낮추는 것을 목표로 합니다. 이를 위해 단순한 kWh/day 에너지 소비 지표를 넘어, 냉동고의 전체 운용 기간 동안 발생하는 다양한 환경 영향을 고려합니다.
VAULT100의 에너지 소비는 정상 상태 기준 하루 5.8 kWh*에 불과합니다. 이는 -100℃ 설정 온도에서도 일반적인 컴프레서 방식 초저온 냉동고보다 훨씬 높은 에너지 효율을 의미합니다. 또한 VAULT100의 뛰어난 성능은 제3자 시험을 통해 검증되었습니다. Stirling Ultracold는 업계 최초로 ENERGY STAR 인증을 획득했으며, My Green Lab 으로부터 낮은 환경 영향 지수 (Environmental Impact Factor) 를 인정받는 ACT Label도 획득했습니다.
그러나 VAULT100의 장점은 단순한 에너지 절감에 그치지 않습니다. VAULT100은 동일한 바닥 면적 대비 가장 큰 샘플 저장 용량을 제공하여 더 높은 저장 밀도를 실현합니다. 이러한 고밀도 저장 설계는 전력 사용량, 백업 전원, 설치 공간, HVAC 비용 등 전체 인프라 요구 사항을 줄여 장기적인 운영 비용 절감에 기여합니다. Stirling의 지속가능성 전략은 단순한 에너지 절약을 넘어 전체 운영 효율을 고려한 통합적 접근을 의미합니다. Stirling 제품에 대한 투자는 장기적인 인프라 비용 절감, 유지보수 비용 절감, 그리고 샘플당 운영 비용을 크게 낮추는 결과로 이어집니다.
TEMPERATURE UNIFORMITY
+/- 3 °C*
@-80°C
* ENERGY STAR Final Test method
at -80°C (112°F) setpoint.
✔ 연구 환경과 장비를 더욱 긴밀하게 연결하다
VAULT100은 모니터링, 성능 관리, 유지보수 정보 측면에서 새로운 수준의 장비 관리 환경을 제공합니다. 더 커지고 개선된 사용자 인터페이스와 내장 이더넷 포트, 그리고 온보드 예측 분석 기능을 통해 연구자는 장비 상태와 연구 환경을 더욱 긴밀하게 관리할 수 있습니다.
BMS/BAS 통합
VAULT100은 초저온 냉동고의 성능 데이터를 기존의 BMS/BAS 에 직접 통합할 수 있습니다. 내장된 이더넷 포트와 BACnet 인터페이스를 통해 실시간 이벤트 모니터링이 가능하며, 도어 개방, 온도 변동, 엔진 상태 등의 정보를 즉시 확인하고 필요 시 알림을 설정할 수 있습니다.
✔ 온보드 예측 분석 및 초저온 냉동고 진단
컴프레서 기반 시스템과 달리 스털링 엔진에는 다양한 센서가 내장되어 있어 풍부한 운영 데이터를 수집합니다.
이 데이터는 장비 내 온보드 분석 시스템을 통해 예측 진단(Predictive Diagnostics)에 활용됩니다. 이를 통해 다른 초저온 냉동고에서는 확인할 수 없는 엔진과 냉동고의 상태 정보를 보다 명확하게 파악할 수 있습니다. VAULT100은 장비의 현재 운영 조건과 사용 기간을 고려해 맞춤형 예방 정비 가이드와 선제적 서비스 권장사항을 제공합니다. 이를 통해 예기치 않은 냉각 시스템 장애와 그로 인한 샘플 손실 위험을 사전에 방지할 수 있습니다. 자동차 계기판과 유사한 진단 표시 시스템을 적용한 새로운 VAULT100 사용자 인터페이스는 연구자가 장비 상태를 직관적으로 파악할 수 있도록 설계되었습니다. 그 결과, VAULT100은 출시된 어떤 초저온 냉동고보다도 연구 환경과 장비 상태를 더 명확하게 이해할 수 있도록 지원합니다.
Note: Specifications are preliminary and subject to change without notice. Refer to stirlingultracold.com for the latest specifications.
Application, rating and electric data
| Item | Specification |
| Application | Storage of general (non-flammable) laboratory materials |
| Storage Volume | 795 liters (28 cu. ft.) |
| Storage Capacity | 600 standard 2" boxes in optional racks; optional 700-box system available separately |
| Temperature Range | -100°C to -20°C (-148°F to -4°F), adjustable to 1°C increments |
| Electric Power | 120 to 240 VAC at 50/60 Hz |
| Power Plugs Available | NEMA 5-15P plug requires standard NEMA 5-15R receptacle (120V); Length: 3048 mm (120 in.), or NEMA 6-15P plug requires standard NEMA 6-15R receptacle (240V); Length: 2997 mm (118 in.) Specify when ordering |
| Maximum Power (Current) | Better than 1,500watts (14 amps@120V, 7 amps@240V) |
| Auto-Voltage Capability | 120 to 240 VAC at 50/60 Hz (accepting universal inputs) |
| Electric Supply Rating | 15 amp or greater grounded circuit |
| Certification/Agency Listing | cULus, CE, ENERGY STAR®, ACT |
| Noise | < 42 dB(A) at 1 meter from front of freezer in steady state operation |
| Indoor/Outdoor Use | Indoor use only |
| Application Environment | Non-corrosive, non-flammable, non-explosive |
| Ambient Operating Temp | 5°C to 35°C (41°F to 95°F) |
| Useful Life | 15 years, nominal |
Controller
| Item | Specification |
| Interface | Graphical user interface with touchscreen inputs |
| Controller Type | Microprocessor with touchscreen input and display |
| Security | Optional PIN requirement built in |
| Warm and Cold Alarms | Fully adjustable |
| Control Sensor | One RTD (PT100 Class A) |
| Event Log | All alarms, door openings, setpoint changes, power outage |
| Dry Contacts | Normally Closed, Normally Open and Common; activated by power outage or any alarm condition |
| Temperature Log | 12 months available graphically |
| Battery Back-up | 24-hour battery back-up for touchscreen and temperature display |
| Internet Connectivity | Optional Ethernet connection transmitting in BACnet™ |
| Defrost Method | Adjustable gasket heater as needed |
Refrigeration system
| Item | Specification |
| Cooling Engine | Helium-charged, 10-gr, free-piston Stirling enginewith continuous modulation |

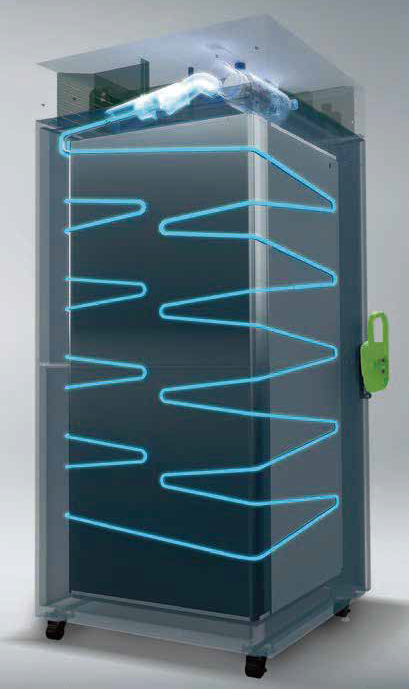

| Heat Transport System | Gravity-driven thermosiphon |
| Refrigerant | R-170 (ethane) HFC/HCFC-free, 90 g (3 oz) |
| Evaporator | Cold wall (inner liner) |
| Heat Rejection | Finned heat exchanger with forced air cooling. Air inlet: Right side of top cover, through air filter Air outlet: Left side of top cover, upward |
Performance data
| Item | Specification |
| Steady State Energy Use | 5.8 kWh/day at -80°C (112°F) (ENERGY STAR® Final Test Method) |
| 9-Position Temperature Uniformity‡ | ±3°C* (at -80°C) |
| Single-Position Temperature Stability (Steady State) | ±0.2°C* from -80°C setpoint |
| Recovery From Door Opening | 26 minutes at -80°C (ENERGY STAR® Final Test Method) |
| Pull-Down From 25°C Ambient | 5.5 hours @ ambient to -80°C (-112°F) |
| Warm-up Profile | 3.8 hours to -60°C at -80°C (empty cabinet) 9.3 hours to -40°C at -80°C (empty cabinet) |
| Heat Dissipation | 754 Btu/h @ steady state at -75°C 889 Btu/h with 6 door openings at -75°C |
Dimensions and construction
| Item | Specification |
| Interior (H x D x W) | 1542 H x 706 D x 732 mm W | (60.7 x 27.8 x 28.8 in.) |
| Exterior (H x D x W) | 1996 H x 871 D x 915 mm W | (78.6 x 34.3 x 36 in.) |
| Net Weight, Five Shelves No Load | 295 kg (650 lbs.) |
| Shipping (H x D x W) | 2134 x 1092 x 1168 mm | (84 x 43 x 46 in.) |
| Shipping Weight | 345 kg (760 lbs.) |
| Insulation | High-performance, vacuum-insulated panels and polyurethane foam using the Ecomate® environmentally friendly, SNAP-compliant blowing agent |
| Gasket Heater | User-adjustable duty cycle |
| Shelves | 5 stainless steel, adjustable in 12.7 mm (0.5 in.) increments |
| Inner Doors | 3 insulated with magnetic latches |
| Options | CO2 and LN2 back-up systems, additional shelves, international plug(s), 4-20 mA – Temperature transmitter: 0°C to -100°C (4-20mA), loop power (8 to 35 Vdc) is required |
† There is no need for special wiring or a 20-amp breaker on a 120V line.
‡ ENERGY STAR® Final Test Method.
* Within testing protocol margin of error.
